Trong các nhà hàng, khách sạn và bếp ăn công nghiệp, hệ thống gas đóng vai trò cung cấp nguồn nhiên liệu ổn định cho toàn bộ quá trình chế biến thực phẩm. Thay vì sử dụng các bình gas riêng lẻ, nhiều cơ sở hiện nay lựa chọn hệ thống gas trung tâm nhằm nâng cao hiệu quả vận hành, tối ưu không gian và tăng cường mức độ an toàn. Để hệ thống hoạt động ổn định, nhiều thiết bị chuyên dụng được lắp đặt và liên kết với nhau thành một quy trình khép kín. Vậy hệ thống gas nhà hàng gồm những thiết bị nào? Dưới đây là cấu tạo chi tiết của một hệ thống gas nhà hàng tiêu chuẩn.
Trạm Cấp Gas Trung Tâm (Kho Gas)
Trạm cấp gas trung tâm là nơi lưu trữ và cung cấp nguồn nhiên liệu cho toàn bộ hệ thống. Đây được xem là điểm khởi đầu của quá trình phân phối gas đến khu vực bếp.

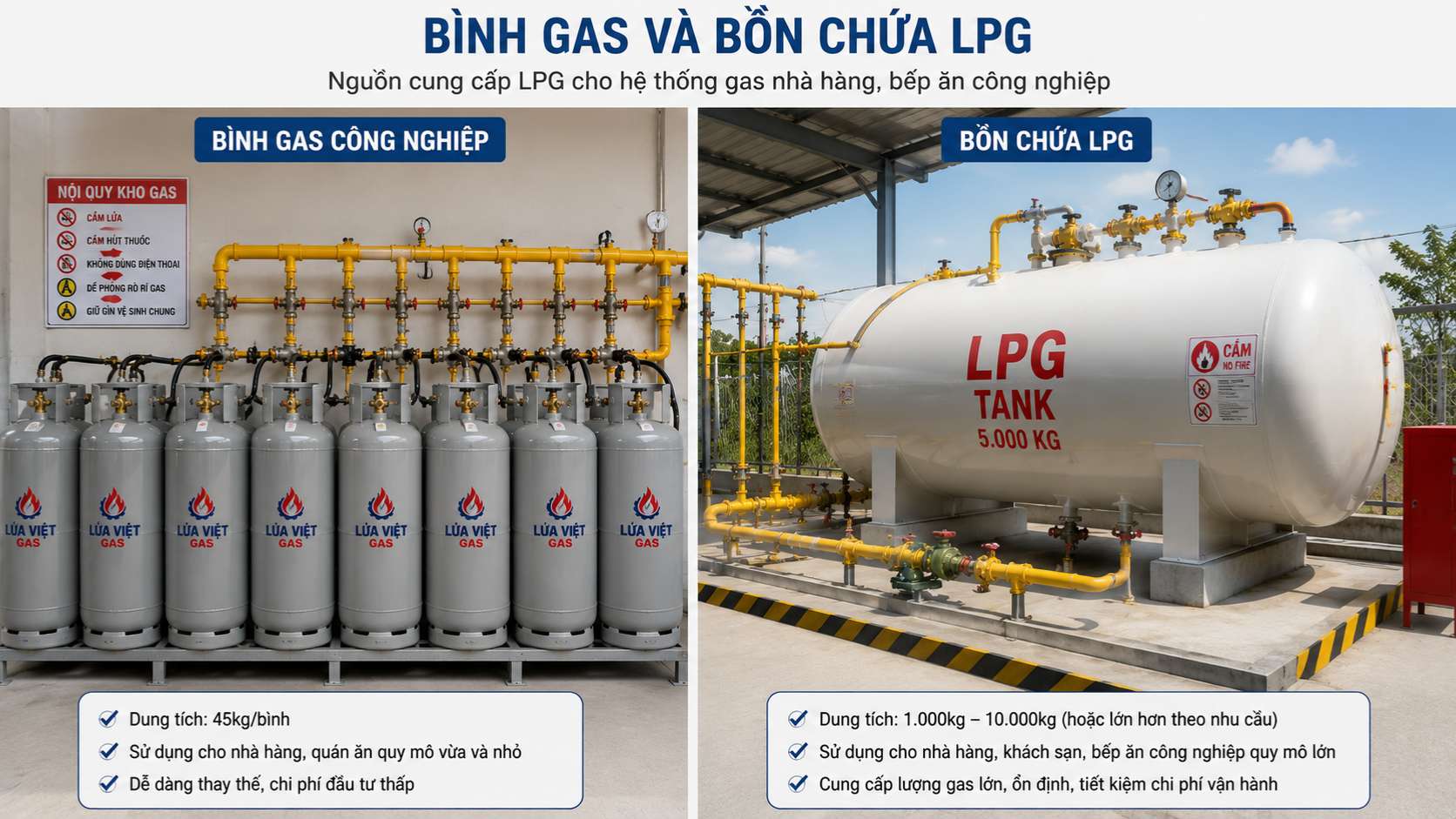

Bình Gas Hoặc Bồn Chứa LPG
Tùy theo quy mô nhà hàng, nguồn cấp gas có thể sử dụng giàn bình gas công nghiệp 45kg hoặc bồn chứa LPG dung tích lớn.
Đối với các nhà hàng quy mô vừa và nhỏ, giàn bình gas công nghiệp là lựa chọn phổ biến nhờ chi phí đầu tư hợp lý và dễ dàng thay thế. Trong khi đó, các khách sạn, trung tâm hội nghị hoặc bếp ăn công nghiệp thường sử dụng bồn chứa LPG nhằm đáp ứng nhu cầu tiêu thụ lớn và liên tục.
Dàn Góp Gas (Manifold) Và Đuôi Heo
Dàn góp gas có nhiệm vụ kết nối nhiều bình gas thành một hệ thống thống nhất. Thiết bị này giúp thu gom khí gas từ các bình chứa và dẫn vào đường ống chính.
Đuôi heo là các dây nối chuyên dụng chịu áp lực cao, được sử dụng để kết nối bình gas với dàn góp. Mặc dù là chi tiết nhỏ nhưng đây là bộ phận ảnh hưởng trực tiếp đến độ kín và độ an toàn của toàn hệ thống.

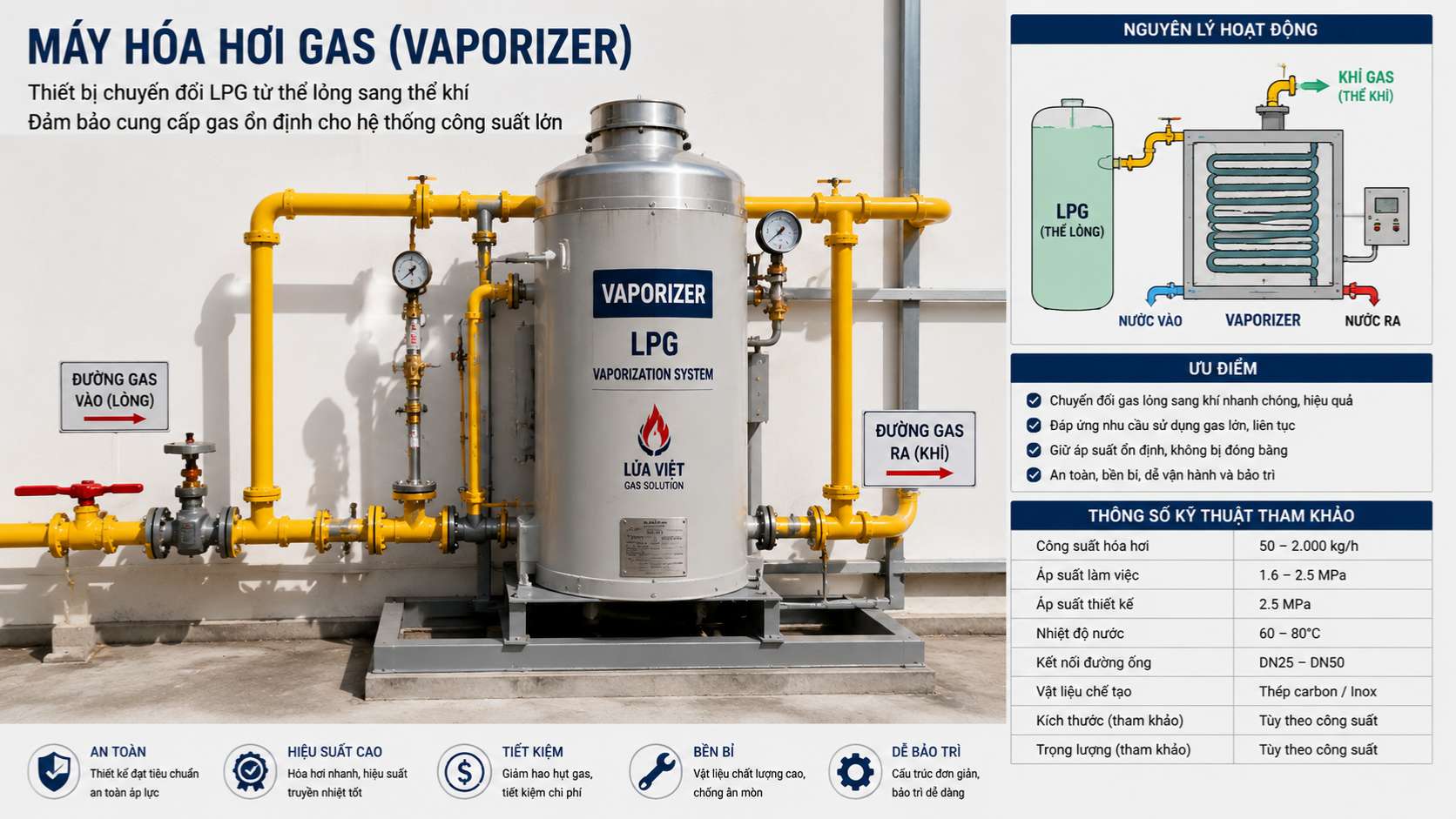

Máy Hóa Hơi Gas (Vaporizer)
Đối với các hệ thống có công suất lớn, máy hóa hơi gas đóng vai trò chuyển đổi gas từ trạng thái lỏng sang trạng thái hơi trước khi đưa vào đường ống phân phối.
Thiết bị này giúp duy trì áp suất ổn định, hạn chế hiện tượng đóng băng bình gas và đảm bảo lượng nhiên liệu cung cấp luôn đáp ứng nhu cầu sử dụng trong các khung giờ cao điểm.
Hệ Thống Điều Áp Và Đo Lường
Sau khi rời khỏi kho gas, khí gas cần được điều chỉnh áp suất phù hợp trước khi đưa đến các thiết bị sử dụng.
Van Điều Áp Cấp 1
Van điều áp cấp 1 được lắp đặt gần nguồn cấp gas nhằm giảm áp suất cao từ bình chứa hoặc bồn chứa xuống mức áp suất trung gian.
Thiết bị này giúp bảo vệ hệ thống đường ống phía sau khỏi tình trạng quá áp và tạo điều kiện để gas được phân phối ổn định hơn.
Van Điều Áp Cấp 2
Sau khi đi qua điều áp cấp 1, khí gas tiếp tục được đưa qua van điều áp cấp 2 để giảm xuống mức áp suất phù hợp với các thiết bị bếp.
Nhờ đó, ngọn lửa luôn cháy đều, ổn định và tiết kiệm nhiên liệu hơn trong quá trình vận hành.
Đồng Hồ Đo Áp Suất Và Đồng Hồ Đo Gas
Đồng hồ đo áp suất giúp kỹ thuật viên theo dõi tình trạng hoạt động của hệ thống, từ đó phát hiện sớm các dấu hiệu bất thường.
Một số hệ thống còn được trang bị đồng hồ đo lưu lượng nhằm kiểm soát mức tiêu thụ gas và hỗ trợ quản lý chi phí vận hành hiệu quả hơn.
Hệ Thống Đường Ống Dẫn Khí
Đường ống dẫn gas là bộ phận chịu trách nhiệm vận chuyển khí gas từ kho chứa đến từng thiết bị sử dụng trong khu bếp.
Ống Thép Đúc Chịu Lực
Các hệ thống gas công nghiệp thường sử dụng ống thép SCH40 hoặc các loại ống thép chịu áp lực cao. Đây là vật liệu có độ bền lớn, khả năng chống ăn mòn tốt và đáp ứng yêu cầu vận hành lâu dài.
Toàn bộ hệ thống đường ống phải được kiểm tra áp suất, thử kín và nghiệm thu trước khi đưa vào sử dụng.
Ống Đồng Và Dây Dẫn Gas Chuyên Dụng
Tại các điểm đấu nối cuối cùng, kỹ thuật viên thường sử dụng ống đồng hoặc dây dẫn gas chuyên dụng để kết nối từ đường ống chính đến các thiết bị bếp.
Các vật tư này phải đáp ứng tiêu chuẩn chịu nhiệt, chịu áp suất và đảm bảo độ kín tuyệt đối trong quá trình vận hành.
Van Khóa (Van Bi)
Van khóa được lắp đặt tại nhiều vị trí trong hệ thống nhằm kiểm soát dòng khí gas.
Khi cần bảo trì, sửa chữa hoặc xử lý sự cố, nhân viên có thể nhanh chóng đóng van để cô lập từng khu vực mà không ảnh hưởng đến toàn bộ hệ thống.
Hệ Thống An Toàn Và Cảnh Báo
An toàn là yếu tố quan trọng hàng đầu đối với bất kỳ hệ thống gas nhà hàng nào. Vì vậy, các thiết bị giám sát và cảnh báo luôn được trang bị đầy đủ.
Đầu Dò Rò Rỉ Khí Gas
Đầu dò gas là thiết bị có nhiệm vụ liên tục kiểm tra nồng độ khí gas trong không khí.
Khi phát hiện nồng độ gas vượt ngưỡng cho phép, cảm biến sẽ gửi tín hiệu cảnh báo đến bộ điều khiển trung tâm để kích hoạt các biện pháp xử lý.

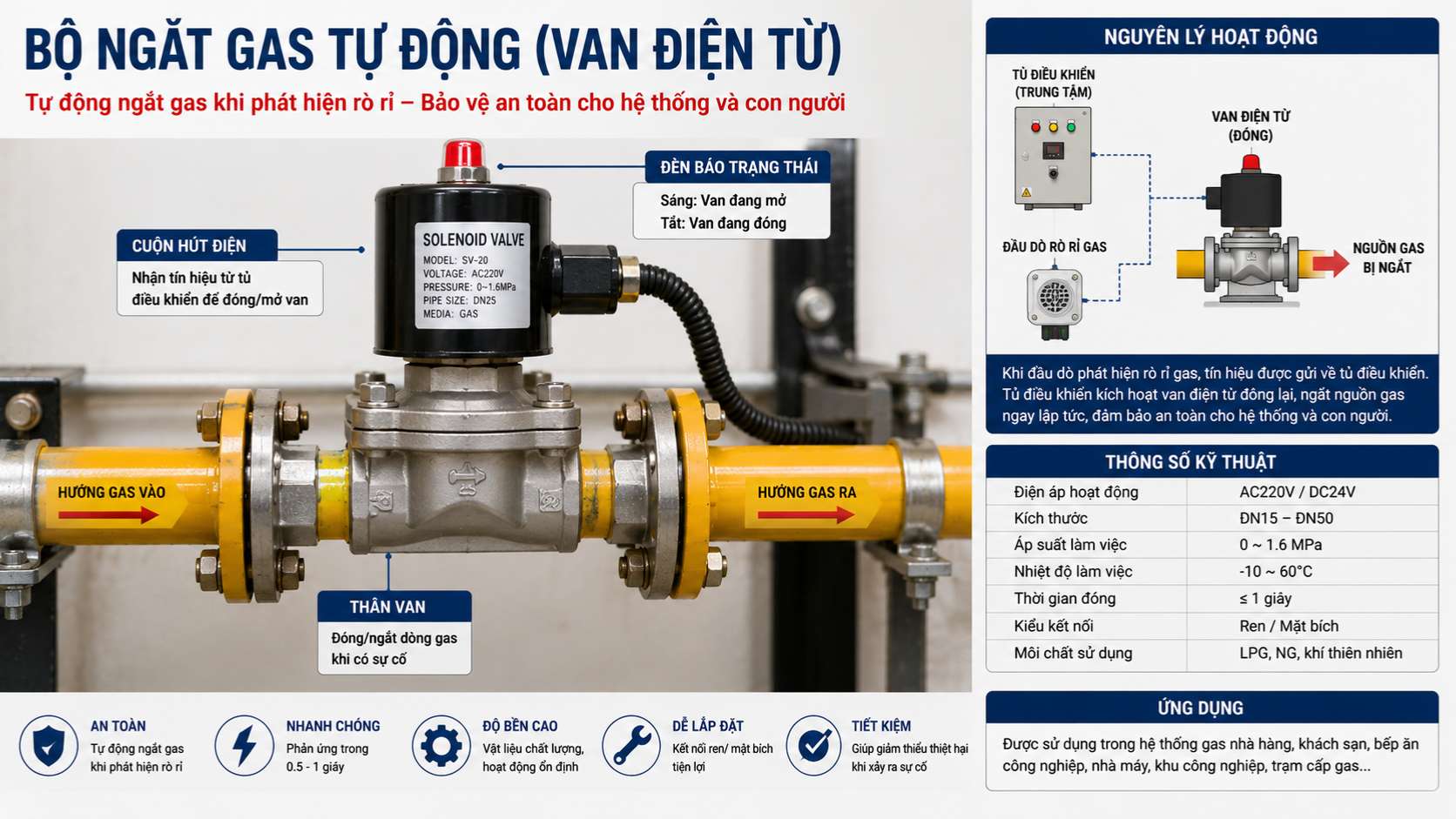

Bộ Ngắt Gas Tự Động (Van Điện Từ)
Van điện từ hoạt động như một lớp bảo vệ tự động của hệ thống.
Khi nhận tín hiệu từ đầu dò gas, van sẽ lập tức đóng lại và ngắt hoàn toàn nguồn cấp gas nhằm hạn chế nguy cơ cháy nổ.
Còi Hú Báo Động
Còi báo động phát ra tín hiệu âm thanh lớn để cảnh báo nhân viên về sự cố đang xảy ra.
Nhờ đó, mọi người có thể nhanh chóng sơ tán hoặc thực hiện các biện pháp xử lý cần thiết trước khi sự cố trở nên nghiêm trọng hơn.
Thiết Bị Sử Dụng Gas Tại Khu Bếp
Điểm cuối của hệ thống gas là các thiết bị tiêu thụ nhiên liệu trong khu vực chế biến thực phẩm.
Bếp Á Và Bếp Âu Công Nghiệp
Đây là nhóm thiết bị sử dụng gas phổ biến nhất trong các nhà hàng. Tùy theo mô hình kinh doanh, hệ thống có thể bao gồm bếp Á công suất lớn, bếp Âu, bếp chiên, bếp hầm hoặc bếp nướng chuyên dụng.
Thiết Bị Phụ Trợ
Ngoài bếp nấu, nhiều thiết bị khác cũng sử dụng gas như tủ nấu cơm công nghiệp, lò nướng, chảo xào công nghiệp hoặc các hệ thống gia nhiệt chuyên dụng.
Việc tính toán công suất của các thiết bị này là cơ sở quan trọng để lựa chọn cấu hình hệ thống gas phù hợp.
Kết Luận
Một hệ thống gas nhà hàng tiêu chuẩn bao gồm 5 nhóm thiết bị chính: trạm cấp gas trung tâm, hệ thống điều áp và đo lường, hệ thống đường ống dẫn khí, hệ thống an toàn cảnh báo và các thiết bị sử dụng gas tại khu bếp. Mỗi bộ phận đều có chức năng riêng nhưng liên kết chặt chẽ với nhau nhằm đảm bảo nguồn cung nhiên liệu ổn định, tiết kiệm và an toàn. Hiểu rõ cấu tạo của hệ thống sẽ giúp chủ đầu tư lựa chọn giải pháp phù hợp, tối ưu chi phí vận hành và hạn chế tối đa các rủi ro trong quá trình sử dụng.
